Дымогенератор своими руками

Копчение — старинный и всеми любимый способ консервирования различных продуктов. Специфический вкус и аромат, которые они приобретают в результате этой процедуры, хорошо знакомы всем гурманам. Однако, для холодного копчения требуется довольно большая коптильня с длинным коридором для дыма, иначе он не успеет остыть, и технология будет нарушена.

Строительство стационарной коптильни требует места и доступно не всем владельцам частных домов, не говоря уже о жителях обычных квартир. Однако, есть вполне эффективная и компактная замена громоздким коптильням. Это дымогенератор, с помощью которого можно получить абсолютно тот же результат. Рассмотрим это устройство внимательнее.

Что такое холодное копчение

Холодное копчение — это процесс обработки продуктов с помощью дыма.

Температура копчения не превышает 30°, для чего между источником (тлеющей древесиной) и коптильным шкафом (емкостью, в которую загружены подготовленные продукты) делается длинный канал. Проходя по нему, дым теряет свою температуру и поступает в коптильню уже с нужными параметрами. Продукты, обработанные таким способом, сохраняют свои полезные свойства, витамины, микроэлементы. Отсутствие нагрева позволяет сохранить плотность и структуру продуктов. Таким способом можно готовить мясо, рыбу, бекон, фрукты и овощи и массу других продуктов.

Холодное копчение — весьма длительный процесс. Обработка длится многие часы, иногда — дни. В отдельных случаях длительность процедуры может достигнуть месяца. Кроме того, качество обработки зависит от особенностей конструкции коптильни, длины и конструкции канала и прочих факторов. Поэтому, качество копчения у разных конструкций немного отличается.

Для приготовления качественных копченых продуктов необходимо обеспечить соответствие оборудования определенным требованиям. Это усложняет процесс сборки стационарных коптилен, требует больших трудозатрат и множественных экспериментов.

Что такое дымогенератор

Специалисты, занимающиеся копчением продуктов, обратили внимание на объемы стационарных коптилен. Как правило, они рассчитаны на большое количество продуктов, иначе длительная процедура становится нерентабельной. При разработке конструкции для обработки небольших количеств пищи, возникла идея использования компактных устройств, производящих дым низкой температуры. Так появились дымогенераторы.

Это компактные устройства, выдающие дым от тлеющих материалов. Небольшое количество и мягкий режим тления позволяют получать дым с невысокой температурой, которая дополнительно понижается при прохождении через шланг, соединяющий дымогенератор и коптильный шкаф.

С помощью одного и того же устройства можно получать дым с разным запахом и свойствами. Надо лишь поменять тлеющий материал. Обычно, используются опилки или щепа из древесины лиственных пород. Опытные специалисты умеют делать смеси из разных материалов, добиваясь определенных качеств от выделяемого дыма. Это позволяет получать вкусные копченые продукты деликатесного качества.

Обзор нескольких дымогенераторов представленных на рынке

На рынке можно найти любой дымогенератор для холодного копчения. Каждая из представленных моделей имеет свои плюсы и минусы, о которых стоит узнать до того, как покупать тот или иной дымогенератор для холодного копчения.

Дачник

По мнению пользователей, дымогенератор Дачник можно отнести к числу лучших устройств. Он потребляет минимальное количество топлива. Объяснить это можно тем, что конструкция имеет специальный шнековый механизм. За счет этого происходит контроль подачи топлива в камеру, где оно будет тлеть. Также к преимуществам дымогенератора Дачник можно отнести не только экономичность, но еще и высокий показатель эффективности. Устройство очень простое в управлении.

Дачник имеет небольшие размеры, а его вес достигает шести килограмм. Производитель дает гарантию на пять лет. средняя стоимость конструкции составляет 3400 рублей.

Плюсы:

• в час потребляет примерно 313 грамм щепы;
• менять нагрузку не нужно на протяжении трех месяцев;
• управлять прибором очень просто;
• монтаж не требует никаких специальных знаний;
• имеет небольшие размеры;
• установка конструкции не отнимает много времени;
• можно самостоятельно регулировать все необходимые параметры дыма;
• несмотря на то, что устройство очень простое, оно доказало свою эффективность на деле;
• на выходе получаются вкусные, ароматные и насыщенные полезными компонентами продукты.

Минусы:

• невзрачный внешний вид конструкции.

Нanhi zmei 7l

Управлять Ханхи Змеем невероятно просто и для этого не нужно иметь никаких специальных знаний. На электрической подставке устройства располагаются регуляторы мощности. С их помощью можно подобрать наиболее подходящий режим для копчения. Обязательно нужно учитывать то, какой именно продукт будет коптиться.

Аппарат имеет высокий показатель производительности и может работать на одной загрузке на протяжении 12 часов. Кроме того, конструкция оборудована специальным фильтром, который не только задерживает лишнюю влагу, но очищает дым от смолы, чтобы сделать готовую продукцию еще вкуснее.

Дымогенератор Нanhi zmei 7l имеет вес, который достигает 12 килограмм. Производитель дает гарантию на год на данную модель. Средняя стоимость конструкции составляет 11 тысяч рублей.

Плюсы:

• дымогенератор оборудован специальной безопасной электроподставкой для того, чтобы разогревать щепу;
• устройство может работать в автономном режиме на протяжении 12 часов;
• можно в ручном режиме регулировать мощность дыма, учитывая тип полуфабриката;
• длина змеевика достигает шести метров, что позволяет дыму охлаждаться до нужной температуры – 27 градусов;
• аппарат весьма надежный и имеет долгий срок эксплуатации;
• имеет небольшой размер, поэтому не занимает в помещении много места.

Минусы:

• пользователи не обнаружили никаких существенных минусов.

Дым Дымыч

Аппарат имеет весьма неплохие параметры и более, чем доступную стоимость. Считается одной из самых популярных моделей среди покупателей. Дымогенератор Дым Дымыч очень простой в использовании, при этом имеет весьма вместительную камеру и может работать в автономном режиме до 15 часов.

Вес устройства составляет 6,75 килограмм. Гарантия от производителя – один год. Средняя стоимость дымогенератора Дым Дымыч составляет 4000 рублей.

Плюсы:

• конструкция достаточно простая, но при этом имеет неплохие показатели прочности;
• за одно копчение можно загрузить до 15 килограмм разнообразных продуктов;
• монтаж дымогенератора не отнимает много времени, справиться с задачей сможет любой человек, даже тот, который совершенно не разбирается в технике;
• корпус конструкции изготовлен из нержавеющей стали;
• может работать в автономном режиме до 15 часов.

Минусы:

• немного сложно и неудобно снимать крышку;
• недостаточно толстые стенки корпуса – 0,8 миллиметра;
• нет специальной подставки.

Дымогенератор для копчения своими руками: конструктивные элементы

Самостоятельное изготовление такого устройства не займет много времени. Конструкция дымогенератора включает в себя несколько основных элементов, которые необходимо подготовить перед началом сборки. Рассмотрим их более подробно.

В первую очередь потребуется трубка (металлическая). Ее форма может быть круглой или же квадратной. Первый вариант является более предпочтительным. Это связано с тем, что круглое сечение увеличивает пропускную способность дыма и не препятствует его транспортировке. Трубка дымогенератора для коптильни должна иметь диаметр от 100 до 140 мм. Она является главным элементом конструкции, где происходит образование дыма и его движение.

Далее потребуется подготовить трубки для сборки эжектора. В этом случае подбираются изделия меньшего диаметра. Еще один важный элемент конструкции – пружина. Ее размещают внутри камеры. Данная деталь способствует поднятию дыма из нижних слоев щепы вверх.

Обязательным элементом дымогенератора для холодного копчения является компрессор. Это устройство необходимо для подачи воздуха в эжектор. Наличие термометра не считается обязательным условием. Однако специалисты все же рекомендуют оснастить самодельное устройство градусником. Это позволит следить за изменением температуры внутри камеры, продуцирующей дым, и избежать ее перегрева.

В основе конструкции дымогенератора – корпусный элемент, который может быть округлой или цилиндрической формы.

Все вышеперечисленные детали можно приобрести в хозяйственных и строительных магазинах. Для сборки дымогенератора необходимо также приобрести такие инструменты, как болгарка, сварочный прибор.

Дымогенератор для холодного копчения: размеры

Габариты устройства, используемого для производства дыма, могут быть разными. Покупные модели, как правило, реализуются вместе с техническими документами, в которых указываются их характеристики. Из них же можно узнать о том, для какого коптильного шкафа будет оптимальным данный прибор.

На заметку! При сборке дымогенератора для коптильни своими руками рекомендуется заранее рассчитать его мощность. Этот показатель определяется в зависимости от объема коптильного резервуара. Не получится закоптить продукты в габаритной камере, если мощность этого прибора будет слишком маленькой.

Устройства, собранные в домашних условиях, с трудом поддаются классификации. Чтобы габариты емкости и мощность дымогенератора совпали, нередко требуется проводить тестовые запуски. Наиболее распространенный на сегодняшний день размер коптильного резервуара составляет 0,3 м3. Такая конструкция позволяет приготовить достаточное количество блюд, изготавливаемых в домашних условиях, путем холодного копчения. Своими руками дымогенератор можно выполнить из самых разных подручных средств.

Агрегаты для копчения могут создаваться в разных вариациях и размерах.

Важно запомнить, что размеры самого прибора не так важны. Они зависят в первую очередь от того, какие будут использованы материалы при его сборке. Основным параметром в любом случае является мощность устройства, которая влияет на производительность дымогенератора.

Дымогенератор своими руками: принцип действия устройства

Для того чтобы собрать функционирующий прибор, рекомендуется разобраться в его конструкции и понять, каким образом он работает. У всех дымогенераторов одинаковый принцип действия. Все они используются для продуцирования дыма и способствуют его транспортировке в нужном направлении.



Топливо, применяемое для получения дыма, может быть представлено как дровами, так и щепой (древесными опилками). Рассмотрим принцип действия генератора дыма для холодного копчения более подробно. При сгорании топлива выделяется дым, который поступает во входное отверстие данного прибора. Затем он (под воздействием компрессора) направляется в другую часть прибора, в результате чего попадает в коптильный резервуар.

Схема работы дымогенератора с разным типом эжекции.

Компрессор играет очень важную роль, так как он подает в генератор дыма своими руками воздух, который имеет повышенное давление. Многие специалисты отмечают, что данные устройства имеют очень высокий коэффициент полезного действия.

Для того чтобы собрать камеру дымогенератора, в которой будет происходить перегонка дыма, можно воспользоваться любой подходящей емкостью.

Чаще всего в этом случае применяется тара:

• корпус огнетушителя;
• алюминиевый молочный бидон;
• термос.

Наиболее целесообразным является использование металлической трубки. Из нее можно изготовить дымогенератор для холодного и горячего копчения. Важно запомнить, что ее длина не должна превышать 1 м. Если сделать прибор большей протяженности, то тогда эффективность устройства уменьшится. Дым, проходящий по слишком длинной трубке, будет терять свою скорость движения, а также температуру.

Топливо для коптильного аппарата можно приобрести в специальных упаковках или воспользоваться древесными отходами.

Из чего можно сделать дымогенератор самостоятельно

Схемы самодельных дымогенераторов могут немного отличаться, но все они объединены общим устройством. Они включают камеру, в которой происходит процесс пиролиза, расположен источник нагрева, трубопровод для дыма и система охлаждения дыма. Изготовить устройство можно с применением подручных материалов. Можно сделать дымогенератор из огнетушителя, электроплитки или аквариумного компрессора. Рассмотрим эти и другие идеи подробнее.

Дымогенератор из электроплитки

Если идея домашней копчёной колбаски посетила вас только что, а заранее к ней вы никак не готовились, можно найти простой и быстрый способ: сделать его из электрической плитки. Все остальные детали можно поискать в сарае или гараже: бочка без дна или кусок жестяной трубы, кусок проволочной сетки, лист фанеры и щепа.

Практически на любой даче есть электроплитка, она и станет частью коптильни

Устраивать импровизированную коптильню лучше на улице, потом дома будет трудно избавиться от ароматов, которые пропитают все вещи. Устанавливают плитку в месте, до которого дотянется удлинитель. На электроплитку ставят бочку, в неё насыпают щепу. На 2/3 высоты бочка протыкается двумя арматурными штырями крест-накрест, на них укладывается сетка. Здесь будут подвешены ваши продукты. Сверху бочку накрывают листом фанеры или железа. Коптильня готова. Осталось только отрегулировать плитку на минимальную температуру, чтобы тлела щепа, и время от времени подкидывать в бочку свежий материал для пиролиза.

Процесс копчения с таким устройством не очень удобен тем, что нужно постоянно контролировать ситуацию, поднимать бочку для регулировки температуры, вынимать продукты для досыпки щепы

Такое устройство нельзя назвать правильным дымогенератором для холодного копчения, но для временного использования идея вполне подойдёт.

Генератор для коптильни из огнетушителя

Отличная идея для самодельного генератора дыма – использовать старый огнетушитель. У него нужно отрезать верхушку, она будет потом использоваться как крышка. Можно даже не убирать рычаг, он станет ручкой. Ниже среза в корпусе просверливаются два отверстия для доступа воздуха и выхода дыма.

Таким образом, вы получите генератор с верхним эжектором. Преимущество использования огнетушителя заключается в том, что он герметичен и прочен, имеет подходящий размер. Такая коптилка холодного копчения с дымогенератором, сделанная своими руками, может беспрерывно работать 10–12 часов.

Совет! Чтобы засыпаемые опилки не спрессовывались в плотную массу, внутри ёмкости подвешивается пружина.

Как сделать дымогенератор из огнетушителя в видеосюжете:

Сборка конструкции

Один из способов, как сделать дымогенератор для холодного копчения – это сборка на основе квадратного профиля со стороной в 100 мм. Если использовать круглую трубу, то будет сложнее приваривать патрубок и эжектор, так как для этого нужен определённый навык и опыт при работе со сваркой.

Вначале нужно сделать разрез на двух противоположных сторонах трубы, который должен находиться в 2 см от её нижней части. После этого требуется вырезать колосники из сетки или пластины с отверстиями. Его размер должен быть немного больше, чем диаметр трубы. Деталь зольника нужно вставить в пропилы и закрепить.

В верхней части конструкции требуется установить патрубок для подачи дыма в коптильню. Его можно приварить к отверстию в стенке, но лучше всего сделать винтовое крепление на расстоянии 7-9 см от верхнего края механизма. Это даст возможность менять этот элемент генератора, а также регулировать его вхождение вовнутрь резервуара. Он должен выступать наружу на 6-8 см, чтобы цеплять к нему дымоход.

Патрубок для подачи дыма

На противоположной стороне от патрубка следует установить штуцер. К этой детали будет крепиться эжектор и трубка от компрессора. Так как с помощью этих узлов будет осуществляться прогонка воздуха в контейнере, то следует сделать их на резьбовом креплении с возможностью замены и регулировки длины эжектора. Этот элемент должен проходить через все пространство профиля и входить в патрубок на 1 см. Но при изменении размера эжектора можно усилить или уменьшить поток дыма по трубе.

Далее требуется сделать крышку для дымогенератора. Её следует вырезать по размеру профиля, но добавить 3-5 мм выпуска со всех сторон. Для того чтобы эта деталь не слетала нужно приварить к её краям полоски по 6-10 мм. Это поможет улучшить герметичность и не даст крышке слететь. В её центре рекомендуется проделать отверстие для ручки, чтобы удобнее подымать крышку. Лучше всего делать держатель из дерева, так как из-за нагрева стенок камеры в процессе тления щепы они могут передать тепло на ручку, а при длительном использовании она достигнет температуры, при которой можно обжечься.

Коптильная камера — схема

Сборочный чертёж

На рисунке приведён пример фабричной камеры для копчения. Несложно догадаться, что подобные функции вполне способен выполнить старый холодильник. При поддержании оптимального температурного режима компоненты его конструкции не будут повреждены. Типовые резиновые уплотнители будут выполнять свои прямые функции. Встроенные направляющие и решётки пригодятся для размещения продуктов питания.

Примеры коптильных камер

Простой дымогенератор для холодного копчения: делаем сами

Как правильно собрать самодельный дымогенератор, детально описывают инструкции, и демонстрируют чертежи.

Есть и общие принципы, которые должны соблюдаться, независимо от выбранной технологии. Это будет залогом надежного и безопасного функционирования устройства.

Материалы и инструменты

В зависимости от выбранной технологии, подготавливается емкость, которая станет корпусом дымогенератора. Также потребуются трубы, лучше из нержавейки. Болты, гайки, уплотняющие прокладки помогут сделать все крепления надежными. Сгоны и водопроводные тройники обеспечат правильное соединение всех деталей.

Из инструментов пригодятся гаечные ключи различного размера для фиксации метизов. Нарезка труб и других деталей выполняется болгаркой. В отдельных случаях потребуется сварочный аппарат.

Камера сгорания

За счет тления щепы образуется необходимый для копчения дым. Происходит это в камере сгорания, поэтому важно, чтобы при ее изготовлении использовались исключительно качественные материалы. Лучший вариант – нержавеющая пищевая сталь. Это исключит попадание опасных для организма веществ в дым. В качестве камеры сгорания можно взять готовую трубу или старый огнетушитель.

Высота емкости варьируется от 0,5 до 1 метра. Диаметр должен быть не менее 9 см. Это позволит предотвратить застревание щепы. В специализированных магазинах продают готовые трубы, которые идеально подходят для камеры сгорания.

Дымопровод

Входная труба должна соединяться с камерой сгорания на 5-7 см выше зольника. Такое расположение позволит дыму сразу проникать в дымовод, не проходя через все другие элементы дымогенератора. Должны быть созданы надлежащие условия для охлаждения дыма. Чем длиннее труба, тем ниже температуру будет иметь дым при попадании в коптильную камеру. На выходе не нужно устанавливать сетку для предотвращения попадания золы и щепы в дымовод. Это приведет к засорению. Процесс монтажа дымопровода выполняется по следующей схеме:

1. Крепится сгон из трубы 3/4 .
2. Устанавливается крестовина 3/4 .
3. В торец помещается заглушка для ревизии.
4. Фиксируется труба дымовода, которая будет соединяться с коптильней.

Для лучшего охлаждения в некоторых случаях берут трубу большого диаметра, по размеру равную диаметру камеры сгорания.

Эжектор

Один из ключевых компонентов установки – эжектор, поэтому ему следует уделить должное внимание. Крепится он в верхней части дымовода. Он включает в себя 2 компонента: штуцер и тонкая трубка. Трубка должна выступать из емкости, поэтому ее необходимо брать с запасом, чтобы в тестовом режиме определить оптимальную длину.

Компрессор или вентилятор для дымогенератора

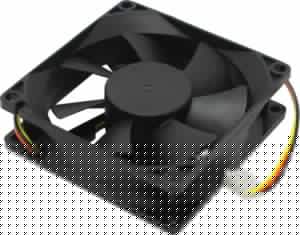

К штуцеру крепится нагнетатель. Для этого можно использовать магазинный компрессор или сделать устройство своими руками. Подойдет и обычный компьютерный кулер. При сборке важно обеспечить наличие регулятора интенсивности и позаботиться о блоке питания на 12 Вольт. Не всегда обязателен электрический источник питания. Можно использовать автономные зарядные устройства от телефона – PowerBank. Это позволит сделать аппарат мобильным и без проблем его перевозить.

Модернизация

Описанная выше конструкция полностью работоспособна. Но она имеет много недостатков, не очень удобна. По результатам ее использования сделаны доработки и усовершенствования.

Регулируемая тяга

Один из главных недостатков описанной конструкции — плохая регулировка интенсивности горения. Ее можно немного изменить, регулируя производительность компрессора. В конструкцию можно добавить регулируемое поддувало. Его можно сделать по принципу шибера:

• В нижней части корпуса (выше места крепления стеки) приварить кусок круглой трубы длиной 10-15 см.
• Просверлить два отверстия, которые располагаются строго одно напротив другого.
• Взять пруток, которых проходит в эти отверстия. Его длина на 20 см больше диаметра трубы.
  Шибер выглядит так
• Из листа металла (2-3 мм толщины) вырезать круг. Его диаметр чуть меньше внутреннего диаметра трубы.
• Из прутка сделать «ручку» (согнуть ее).
• Вставить в отверстия ручку, приварить вырезанный круг.

Все, регулируемая заслонка готова. Поворачиваете ее, регулируете интенсивность поступления воздуха, регулируя интенсивность горения.

Зольник

Еще один недостаток — через сетку просыпается зола. Можно ставить дымогенератор на металлическую пластину, но можно сделать зольник. Кстати, шибер можно сделать в зольнике. Это будет правильнее, так как подсос воздуха можно будет почти перекрыть, чего с шибером в корпусе не добьешься — воздух поступает через сетку.

Зольник — небольшая емкость по размерам чуть больше корпуса

Зольник делают из отрезка трубы чуть большего сечения, чем труба на корпусе. Если такой нет, придется сварить. К куску трубы приваривается дно, к корпусу — по периметру — тонкая полоса металла. Корпус вставляется в зольник (ножки привариваются также к нему).

Сбор конденсата

При работе дымогенератора для холодного копчения происходит выделение конденсата. Это осложняет жизнь, особенно если на улице температура невысокая. Решить проблему можно сделав сборник для конденсата. Для этого:

• выходную трубку дымогенератора опускаем вниз,
• в нижней точке устанавливаем емкость для конденсата, приварив к ней две трубы — одну напротив другой;
• с противоположной стороны труба снова поднимается вверх и входит в коптильный шкаф.

Для сбора конденсата усложняю трассу подачи дыма

При таком устройстве значительная часть конденсата оказывается в емкости. Проблема стоит не так остро.

Как правильно пользоваться дымогенератором и избежать распространённых ошибок

Дымогенератор – пожароопасный прибор, поэтому пользоваться им нужно с осторожностью, с учётом всех требований безопасности. Устройства заводского изготовления обычно оснащены системой автоматического отключения. За самодельным генератором нужно постоянно присматривать. Устанавливать прибор следует на твёрдую ровную поверхность, накрытую жаропрочным материалом.

Важно проследить, чтобы вблизи генератора не было легковоспламеняющихся предметов и электропроводки, которая может оплавиться от жара

Какие ошибки обычно совершают начинающие мастера копчения?

Ошибки	Описание
Недостаточное количество соли	Если мясо, сало или рыба недостаточно просолены, они просто испортятся в процессе копчения. Если не знаете, сколько нужно соли, возьмите за основу норматив ГОСТ – 2,3% на каждый килограмм продукта. Если кажется, что солоновато,то уменьшите количество соли до 2%, но не меньше.
Много влаги	Нельзя коптить свежий продукт, он должен немного подсохнуть. Избыток влаги приведёт к тому, что мясо прокоптится только снаружи, а внутри останется сырым, так как влага не даст дыму проникнуть внутрь.
Использование обычной поваренной соли	Для сохранности копчёного продукта засаливать его следует в нитритной соли или смеси нитритно и поваренной соли. Только такой материал гарантирует качество продукта и отсутствие в нём ботулизма.
Пересушивание перед копчением	Для изготовления копчёностей мясо или рыбу следует подвялить в течение 6–10 часов перед копчением. Иначе вы получите жёсткий и сухой продукт.
Влажная щепа	Если вы будете использовать слишком влажную щепу или превысите объём поступающего в коптильню дыма, продукт получится почерневшим и горьким на вкус. Для копчения не используют опилки деревьев хвойных пород. Походит только щепа фруктовых деревьев, ольхи и бука.
Употребление сразу после копчения	После того как вы вынули продукт из камеры, он должен немного «проветрится». Для этой цели мясо или рыбу вывешивают на свежем воздухе на 10–12 часов. За это время уйдёт резкий запах, и немного изменится цвет.

Конструкция дымогенератора своими руками — видео

В этом видео показана конструкция самодельного дымогенератора:



Видео описание сборки дымогенератора своими руками

В этом видео показана пошаговая сборка дымогенератора:

Фото примеры самодельных дымогенераторов
